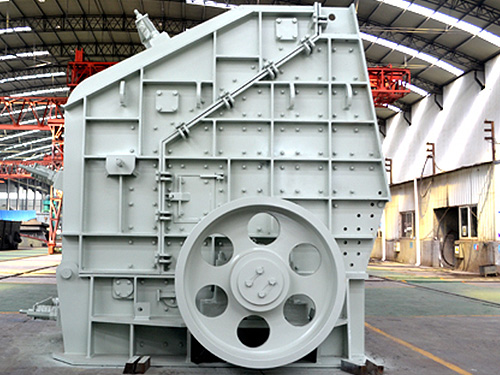

反擊式破碎機

反擊式破碎機是一種利用沖擊能來破碎物料的破碎機械。該破碎設備能處理粒度不大于500毫米，抗壓強度不超過360兆帕的各種物料。具有破碎比大、破碎效率高、維修方便等特點。產品呈立方體，是高級公路面及水電建設用骨料的理想加工設備。反擊式破碎機以其優異的性能和良好的表現而在高速公路建設、水利工程和建筑用碎石加工等領域廣泛應用。

全國銷售熱線：13938276262

熱銷產品

產品介紹
產品優勢
工作原理
技術參數
相關客戶案例
相關產品

產品介紹

反擊式破碎機產品介紹：

產品優勢

反擊式破碎機結構特點：

1.進料口大、破碎腔高、適應物料硬度高，塊度大、產品石粉少；

2.反擊板與板錘間隙能方便調節，有效控制出料粒度，顆粒形狀好；

3.結構緊湊、機器剛性強、轉子具有大的轉動慣量；

4.高鉻板錘，抗沖擊、抗磨損、沖擊力大；

5.無鍵連接，檢修方便，經濟可靠；

6.破碎功能全、生產率高、機件磨耗小、綜合效益高。

反擊式破碎機使用范圍

該反擊破適用于處理邊長不超過 500mm 、抗壓強度不超過 350MPa的各種粗、中、細物料、廣泛應用于水泥、電力、建材、化工、煤炭、冶金等行業。

工作原理

反擊式破碎機主要有前架體、后架體、下架體、轉子部件、轉動裝置、液壓站等六大部件組成。

反擊式破碎機進入工作指令后，電源接通、電動機開始加速旋轉，并通過三角皮帶帶動轉子旋轉。

10分鐘后，石料通過運輸帶、進料口進入第一破碎腔，被高速旋轉的轉子板錘相撞擊，按照碰撞理論設計的轉子能使小于300mPa的大石料破碎為小塊，加之它們碰撞后又反擊到反擊板的襯板上，以及石料間的相互碰撞，大部分石料應在此腔內粉身碎骨。偶爾一些難以破碎的大石料經第一腔的各種打擊后，也出現各種紋理及裂紋，它們在轉子的推動下推開第一閘門，進入第二破碎腔，進入第二腔的大小石料在轉子的離心力作用下，撞擊到第二反擊板上，此時，石料的速度較第一腔又增加了ω 倍，使小石料能進一步破碎成更小的石料。當破碎后的石料小于第三反擊板的柵孔寬度時，石料即可通過這些柵孔漏出，大于柵孔的石料在第三破碎腔進一步破碎成成料而通過第三閘門排出。

技術參數

反擊式破碎機技術參數

型號規格	進料口尺寸	最大進料粒度	轉子尺寸	處理能力(t/h)	功率	外形尺寸
PF-1007V	400×730	250	Ф1000×700	20～40	55	2400×1560×2660
PF-1010V	400×1080	300	Ф1000×1050	60～90	75	2440×2250×2630
PF-1210V	400×1080	350	Ф1250×1050	70～120	132	2700×2340×2900
PF-1214V	400×1430	350	Ф1250×1400	80～140	132/160	2700×2690×2890
PF-1315V	860×1520	350	Ф1320×1500	150～200	220	3100×3280×2670
PF-1320V	860×2030	500	Ф1320×1200	200～280	315	3329×3205×3279
PF-1416V	1052×1652	500	Ф1420×1600	280～350	355/280	4905×3154×2613
PF-1520V	2040×1315	700	Ф1512×2000	350～450	400/450	3849×3422×3649
PF-1620V	2040×1315	700	Ф1612×2000	450～550	500	3949×2520×3426
PF-1820V	1620×2040	700	Ф1800×2000	550～700	630/710	4471×3250×4008
PF-2022V	1660×2460	800	Ф2018×2238	800～1000	900	4800×4740×4180
PF-2024V	1800×2430	1200	Ф2000×2400	800～1100	1120	4800×4740×4180
